適用范圍
MRB65-63高分斷小型斷路器適用于照明配電系統(c)或電動機的配電系統(D)型，主要用于交流50/60Hz額定電壓220V～380V，額定電流至63A線路的過載和短路保護之用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路，該斷路器適用于商業和工業及高層民用住宅配電系統的保護。
本產品符合l EC60898-1 GB10963.1
技術參數
主要規格
按額定電流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A(30℃)
按瞬時脫扣器的型式分：C型(5ln-l OlnJ、D型(lOln-14lnJ。
按極數分：單極斷路器：
帶二個保護極的斷路器；
帶三個保護極的斷路器；
帶四個保護極的斷路器；

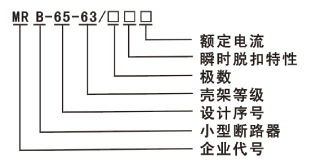

型號及其含義
額定運行分斷能力
|
額定電流
|
極數
|
額定電壓
|
額定短路分斷電流(A)
|
功率因素coso
|
各注
|
|
1-40A
|
1、2、3、4
|
220/380. 380
|
6000
|
0. 65～0.7
|
C型
D型 |
|
50-63A
|
4500
|
0. 75～0.8
|
機械壽命不低于1 0000次
電氣壽命不低于4000次
接線：適用于25平方毫米以下導線連接
|
額定電流In (A)
|
導線標稱截面積mmZ
|
|
1～6
|
1
|
|
1 0
|
1.5
|
|
1 6、20
|
2.5
|
|
25
|
4
|
|
32
|
6
|
|
40、50
|
1 0
|
|
63
|
1 6
|
過電流保護特性
|
序號
|
脫扣器額定電流(A)
|
起始狀態
|
試驗電流
|
規定時間
|
預期結果
|
備注
|
|
1
|
1～63
|
冷態
|
1. 13ln
|
t>=th
|
不脫扣
|
|
|
2
|
1～63
|
緊接著前項試驗后進行
|
1. 45ln
|
t<lh
|
脫扣
|
電流在5s內穩定地上升至規定值
|
|
3
|
In<=32
|
冷態
|
2. 55ln
|
1s<t<60s
|
脫扣
|
|
|
In>=32
|
冷態
|
2. 55ln
|
1s<t<120s
|
脫扣
|
|
|
|
4
|
1～63
|
冷態
|
5ln
|
t>=0.1
|
不脫扣
|
C型
|
|
1～63
|
冷態
|
10ln
|
t<0.1s
|
脫扣
|
C型
|
|
|
1～63
|
冷態
|
10ln
|
t>=0.1
|
不脫扣
|
D型
|
|
|
1～63
|
冷態
|
14ln
|
t<0.1s
|
脫扣
|
D型
|

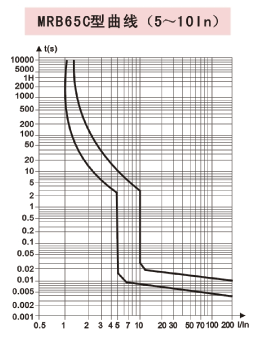

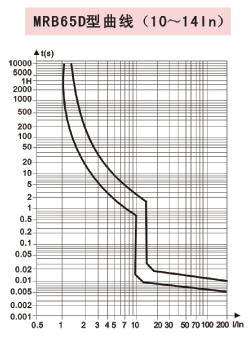

脫扣特性曲線
結構特點
MRB65-63系列小型斷路器由塑料外殼、操縱機構、觸頭滅弧系列、電磁系統等組成。外殼采用了高阻燃高強度的特種塑料，抗沖擊力強，重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏，可靠的同事獲得了最低的轉動慣性，使短路故障開始到脫扣機構動作的時間很短。電磁系統由雙金屬過載反時限脫扣機構和短路，瞬間電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室。具有顯著的限流特性。

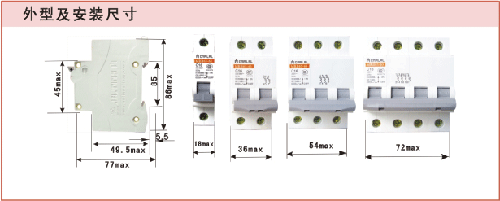

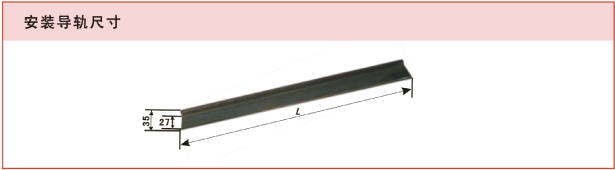

外形及安裝尺寸
