MRB65Z-63 DC直流斷路器
適用范圍
MRB652-63系列直流斷路器適用于額定電流63A及以下，直流額定電壓至440V的線
路中，用來對直流配電系統的設施和電氣設備進行過載、短路保護之用，也可用作線路
操作轉換作用，廣泛用于電力、工礦等行業。
本產品符合IEC60898.2 GB10963.2

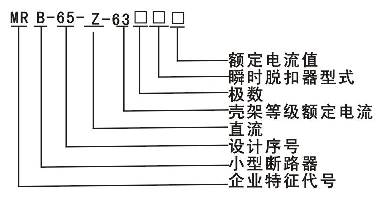

型號及其含義
技術參數
按直流額定電流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按瞬時脫扣器的型式分：B型(4ln<ln≤7ln)，C型(7ln<ln≤15ln)。
按極數分：單極斷路器(1P)，帶二個保護極的斷路器(2P)。
按直流額定電壓分：125V、220V、250V、440V。
額定短路分?jǐn)嗄芰Γ?KA
機械壽命：不低于1 0000次
接線適用于25平方毫米以下導線連接
過電流保護特性：見表1
表1：過電流保護特性
|
序號
|
脫扣器額定電流(A)
|
起始狀態
|
試驗電流
|
規定時間
|
預期結果
|
備注
|
|
1
|
1～63
|
冷態
|
1. 13ln
|
t>=1h
|
不脫扣
|
|
|
2
|
1～63
|
緊接著前項試驗后進行
|
1. 45ln
|
t<1h
|
脫扣
|
電流在5s內穩定地上升至規定值
|
|
3
|
In<=32
|
冷態
|
2. 55ln
|
1s<t<60s
|
脫扣
|
|
|
In>=32
|
冷態
|
2. 55ln
|
1s<t<120s
|
脫扣
|
|
|
|
4
|
1～63A
|
冷態
|
4ln
|
0.1s≤t≤45s (ln≤32A)I
|
脫扣
|
B型
|
|
0. ls≤t≤90s (ln>32A)I
|
|
|||||
|
1～63A
|
冷態
|
7ln
|
0. ls≤t≤15s (ln≤32A)I
|
|
C型
|
|
|
0. ls≤t≤30s (ln>32A)I
|
脫扣
|
|||||
|
5
|
1～63A
|
冷態
|
7ln
|
t<0.1s
|
脫扣
|
B型
|
|
冷態
|
15ln
|
t<0.1s
|
脫扣
|
C型
|
